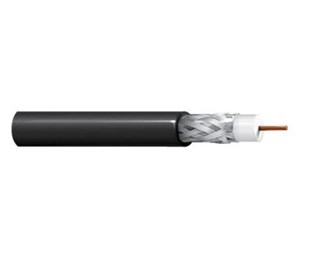

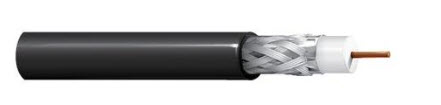

SDI 1694ANH RG6 6GHZ Belden 500 mtr

Vare.nr 20119376

Belden 1694ANH 500 meter

Belden 1694ANH er en lavtapskoaks kabel som er optimalisert for høyoppløselige signaler med stor båndbredde. Passer til meget lange strekk hvor lavt tap er ønskelig. Les mer

Varianter

Tilgjengelighet webshop 0 st
Levering 2-9 dager
23 010 NOK eks. mva
Legg til handlekurv
Gå til vare

  • Produktbeskrivelse

    Belden Serial Digital Interface (SDI) videokoaksialkabel leverer ukomprimerte digitale videosignaler for å støtte profesjonelt videoutstyr. Porteføljen av Belden SDI-kabler er den verdensomspennende kringkastingskabelstandarden i dag og støtter eldre 3 GHz-applikasjoner samt oppgraderte 6 GHz og en full serie av 4K UHD koaksialkabler for 12G-SDI. Ingen annen kabelprodusent har investert i denne teknologien som Belden, så ingen annen produsent kan sikre deg ytelse utover høydefinisjon som Belden.



    Produktnavn: 1694ANH
    Type: 75 Ohm SDI koaks, RG-6
    Bruksområder: Egnet for digital video, inkludert 6 Gb/s UHDTV og HD-SDI 1080p. Kabelen er UV-resistent og kan brukes både innendørs og utendørs.
    Konstruksjonsdetaljer

    Leder:
    Størrelse: 18 AWG
    Materiale: Solid bare kobber (BC)
    Diameter: 1,02 mm

    Isolasjon:
    Materiale: Polyetylen (skum)
    Diameter: 4,57 mm (0,180 in)

    Skjerming:
    Type: Tri-laminerte (Alum+Poly+Alum) tape og fortinnet kobber (TC) flette
    Dekning: 100 % for tape, 95 % for flette

    Ytterkappe:
    Materiale: Halogenfri og flemmehemmende utterkappe (LSZH)
    Diameter: 6,96 mm

    Elektriske egenskaper
    Return Loss (RL):
    5 - 1600 MHz: 23 dB
    1600 - 4500 MHz: 21 dB
    4500 - 6000 MHz: 15 dB

    Demping (dB/100m):
    1 MHz: 0,8 dB
    135 MHz: 7,4 dB
    750 MHz: 17,9 dB
    6000 MHz: 58,1 dB
    Andre elektriske egenskaper:
    Nominell leder DCR: 21 Ohm/km
    Nominell ytre skjold DCR: 9,2 Ohm/km
    Kapasitans: 53 pF/m
    Karakteristisk impedans: 75 Ohm
    Propagasjonsfart: 82 %

    Mekaniske egenskaper
    Temperaturområde:
    Drift: -30°C til +70°C
    Installasjon: -5°C til +50°C
    Lagring: -30°C til +70°C
    Bøyeradius (stasjonær): 70 mm (2,8 in)
    Maks. trekkbelastning: 300 N (67 lbf)

    Standarder og samsvar
    Miljøegnethet: Innendørs/utendørs, Euroclass Dca
    Brennbarhet/Reaksjon på brann: IEC 60332-1-2 og IEC 60332-3-24, CEI 20-22-3
    CPR-samsvar: CPR Euroclass Dca-s1,d1,a1
    Halogenfri standarder: IEC 62821-1, IEC 60754-1, IEC 60754-2
